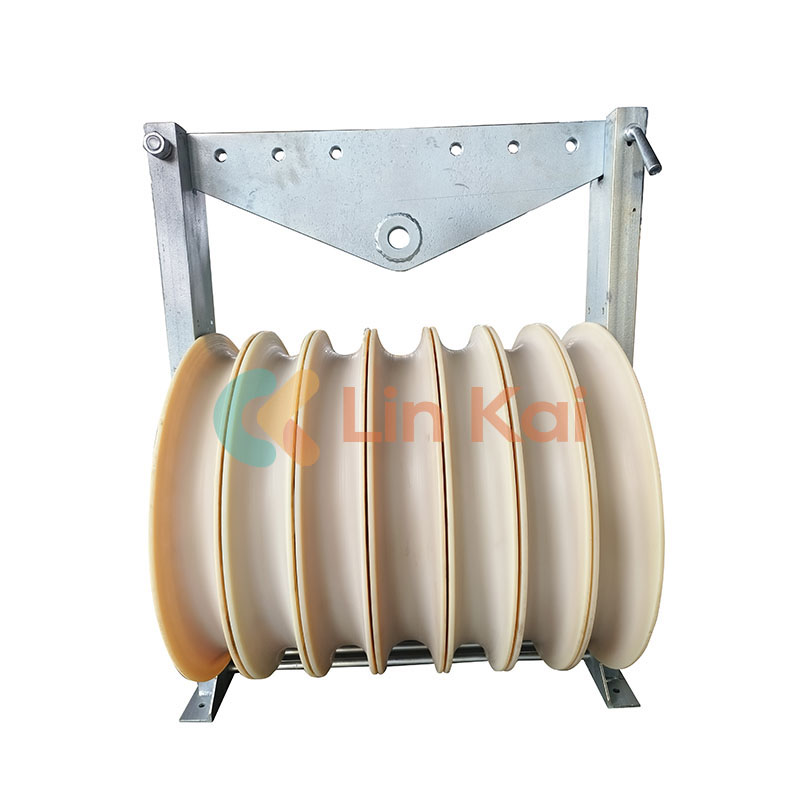

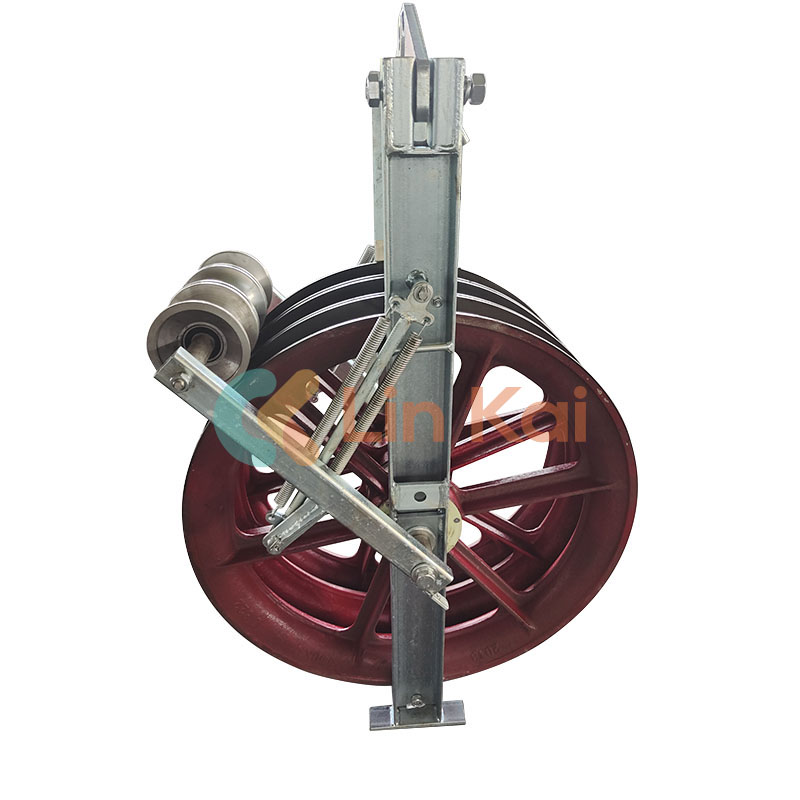

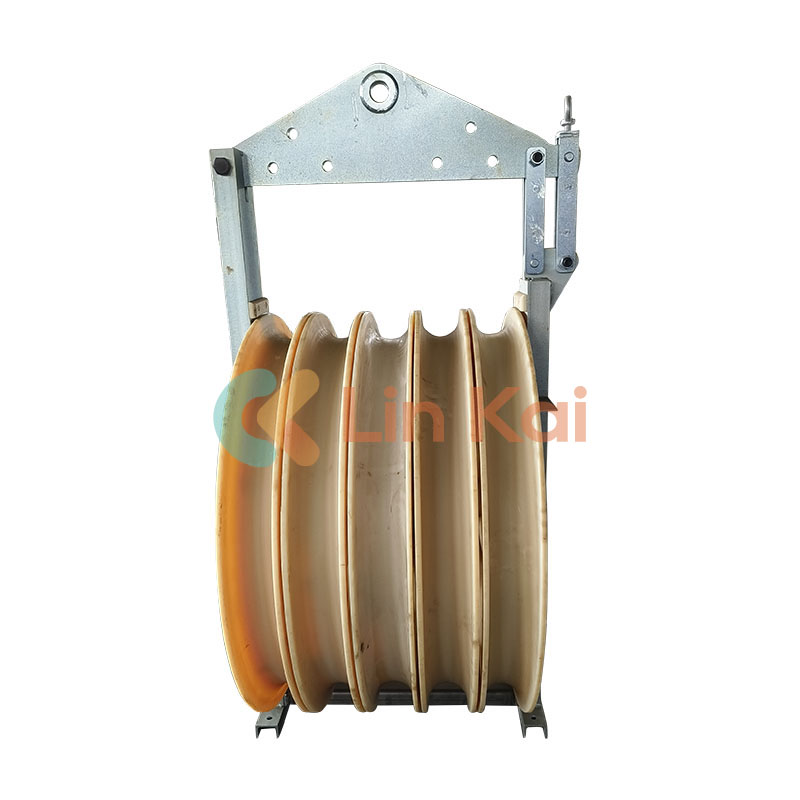

1040மிமீ பெரிய விட்டம் சரம் தொகுதிகள்

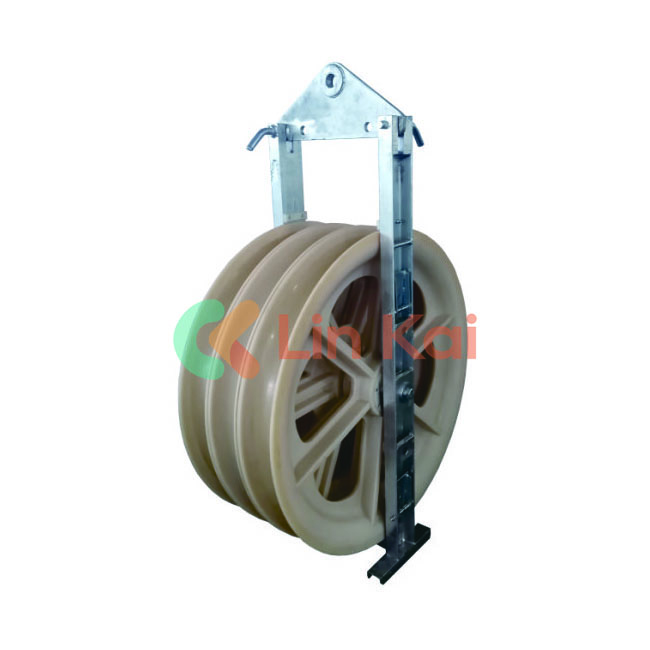

த்ரீ ஷீவ்ஸ் கண்டக்டர் ஸ்ட்ரிங்கிங் பிளாக்ஸ் என்றும் அழைக்கப்படும் நிங்போ லிங்காய் தயாரித்த 1040மிமீ பெரிய விட்டம் கொண்ட ஸ்ட்ரிங்கிங் பிளாக்ஸ், மேல்நிலை டிரான்ஸ்மிஷன் லைனில் இரண்டு அல்லது மூன்று கடத்திகளை சரம் செய்யப் பயன்படுகிறது. எங்கள் ஐந்து ஷீவ் ஸ்டிரிங் பிளாக்குகள் மேல்நிலை டிரான்ஸ்மிஷன் லைனில் உள்ள நான்கு கடத்திகளுக்குப் பயன்படுத்தப்படுகின்றன. அவை பொதுவாக 400 kV முதல் 1000 kV வரையிலான உயர் மின்னழுத்த மின் கம்பிகளுக்குப் பயன்படுத்தப்படுகின்றன.

1040mm பெரிய விட்டம் சரம் தொகுதிகள் அளவுருக்கள்

குறிப்புகள்:

1. அதிகபட்ச பொருத்தமான கடத்தி ACSR1250

2. கடத்திக்கான 1040மிமீ பெரிய விட்டம் ஸ்டிரிங் பிளாக்குகளின் பரிமாணம் (வெளிப்புற விட்டம்× ரூட் விட்டம் × ஷீவ் அகலம்) Φ1160×Φ1000×150(மிமீ).

3. எஃகு கம்பி கயிறுக்கான தொகுதியின் பரிமாணம் (வெளிப்புற விட்டம்× ரூட் விட்டம் × ஷீவ் அகலம்) Φ1160×Φ1000×130(மிமீ).

4. ரப்பர் லைன் செய்யப்பட்ட MC நைலான் ஷீவ் அரை வரிசையாக உள்ளது.

இந்த 1040மிமீ பெரிய விட்டம் ஸ்டிரிங் பிளாக்குகளின் பரிமாணம் (வெளிப்புற விட்டம்*ரூட் விட்டம்*ஷீவ் அகலம்) Φ1040×Φ900×125 (மிமீ) ஆகும். தரம் மற்றும் பாதுகாப்பை சான்றளிக்கும் வகையில், நாங்கள் வழங்கிய அனைத்து ஸ்டிரிங் பிளாக்குகளும் ஷிப்பிங்கிற்கு முன் 10 மைனஸுக்கு மேல் மூன்று மடங்கு அதிக பதற்றம் இழுக்கும் மதிப்பிடப்பட்ட சுமைகளை கடந்து சென்றது. இதற்கிடையில், MC நைலான் மூலப்பொருள் நாங்கள் அமெரிக்காவிலிருந்து இறக்குமதி செய்கிறோம், இது சீனாவை விட 96% அதிகம்.

ACSR1120 போன்ற 1120 சதுர மில்லிமீட்டர்கள் வரை பெரிய கடத்தி கம்பிகளைக் கையாளும் வகையில் 1040மிமீ பெரிய விட்டம் கொண்ட ஸ்ட்ரிங்கிங் பிளாக்ஸ் வடிவமைக்கப்பட்டுள்ளது.

1040மிமீ பெரிய விட்டம் ஸ்ட்ரிங்கிங் பிளாக்குகளின் பரிமாணங்கள் தோராயமாக Φ1040×Φ900×125 மிமீ (வெளி விட்டம் × ரூட் விட்டம் × ஷீவ் அகலம்), இது வலுவான சரம் செயல்பாடுகளுக்கு ஏற்றதாக இருக்கும்.

1040 மிமீ பெரிய விட்டம் கொண்ட ஸ்ட்ரிங்கிங் பிளாக்ஸ், ரப்பர்-லைன் செய்யப்பட்ட MC நைலான் ஷீவ் முழுவதுமாக வரிசையாக உள்ளது, அதில் பாதியை தேவைக்கேற்ப தனிப்பயனாக்கும் விருப்பம் உள்ளது.
