OPGW ZB ஆன்டி ட்விஸ்ட் ரன்னிங் போர்டு

OPGW ZB ஆன்டி ட்விஸ்ட் ரன்னிங் போர்டு சீனாவில் லிங்காய் தயாரிக்கப்பட்டது மற்றும் இது ஒரு ஆப்டிகல் கிரவுண்ட் வயரை ஆதரிக்கவும் வழிகாட்டவும் மின் பரிமாற்ற அமைப்புகளில் பயன்படுத்தப்படும் ஒரு சிறப்பு சாதனமாகும். சாதாரண செயல்பாட்டின் போது OPGW இல் ஏற்படக்கூடிய முறுக்கு மற்றும் அலைவுகளைக் குறைக்க இது வடிவமைக்கப்பட்டுள்ளது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

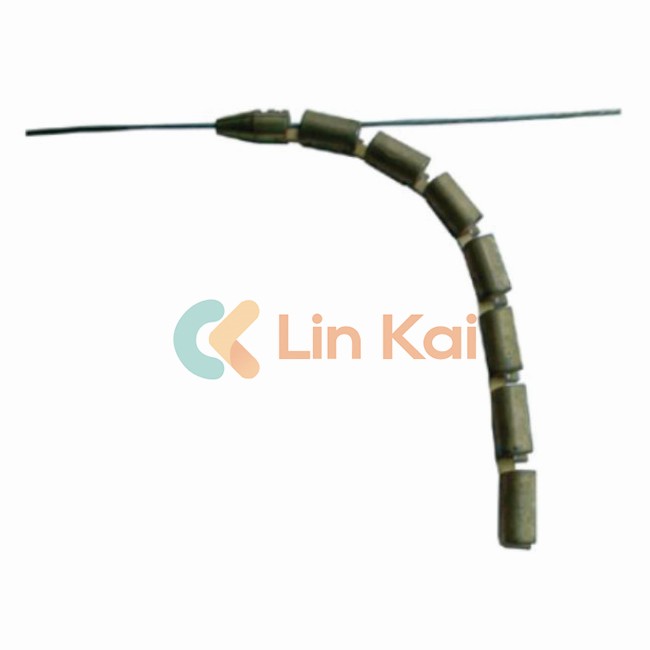

ஓவர்ஹெட் டிரான்ஸ்மிஷன் லைனில் OPGW கேபிளை இழுக்க லிங்காய்வின் நீடித்த OPGW ZB ஆன்டி ட்விஸ்ட் ரன்னிங் போர்டு, OPGW ஹெட் ரன்னிங் போர்டு என்று பெயரிடப்பட்டது. OPGW ZB ஆன்டி ட்விஸ்ட் ரன்னிங் போர்டு இரண்டு எஃகு எதிர்வெயிட் துண்டுகளால் ஆனது, சரம் ஆபரேஷன்களில் OPGW கேபிள் முறுக்குவதைத் தவிர்க்கிறது. இது ஃபைபர்-ஆப்டிக் கேபிள் சரம் பயன்படுத்தப்படுகிறது. இந்த கருவி மூலம் கேபிள் சுழல்வதைத் தடுக்கலாம். இது OPGW கேபிளின் தலையில் நேரடியாக நிறுவப்பட்டுள்ளது, 2 சாதனங்களுக்கு 2 மீட்டர் இடைவெளி தூரம் உள்ளது. இந்த சரம் கருவிகள் OPGW ஹெட் போர்டுகள் ஃபைபர் ஆப்டிக் கேபிள் சரம் பயன்படுத்தப்படுகிறது; அவை இழுக்கும் கயிற்றை ஃபைபர் ஆப்டிக் கேபிளுடன் இணைக்க சிறப்பாக வடிவமைக்கப்பட்டுள்ளன. இந்த கருவி மூலம் கேபிள் சுழல்வதைத் தடுக்கலாம்.

OPGW ZB Anti Twist Running Board (எதிர் எடை சாதனம்)

பொருள் எண்.	மாதிரி	மதிப்பிடப்பட்ட சுமை (KN)	முறுக்கு எதிர்ப்பு முறுக்கு விசை (N.m)	OPGW அளவு வரம்பு (மிமீ)	மொத்த எடை (கிலோ)
20118	ZB1	20	32	11-16	2 X 12.5

OPGW ZB Anti Twist Running Board மற்றும் எர்த் வயருக்கான மெஷ் சாக்கெட் இணைப்புகளில் உள்ள அளவுருக்கள்

ஒற்றை தலை உருப்படி எண்.	இரட்டை தலை உருப்படி எண்.	மாதிரி	கேபிள் விட்டம் (மிமீ)	சுமை (KN)
பாதுகாவலருடன்	w/ பாதுகாவலர்	மாதிரி	கேபிள் விட்டம் (மிமீ)	மதிப்பிடப்பட்டது	இடைவேளை
17141	17141 எஸ்	SLE(S)-1	எஃப் 7-11	10	30
17142	17142 எஸ்	SLE(S)-1.5	எஃப் 11-15	15	45
17143	17143 எஸ்	SLE(S)-2	எஃப் 15-18	20	60
17144	17144 எஸ்	SLE(S)-2.5	எஃப் 18-22	25	75

OPGW ZB ஆண்டி ட்விஸ்ட் ரன்னிங் போர்டுக்கான மெஷ் சாக்கெட் இணைப்புகள் மற்றும் எர்த் வயர் ஆகியவை லைன் ஸ்டிரிங் செயல்பாடுகளில் OPGW அல்லது GSW ஐப் பிடிக்கப் பயன்படுகின்றன. மெஷ் சாக்கெட் மூட்டுகள் அதிக வலிமை கொண்ட கால்வனேற்றப்பட்ட எஃகு கம்பியால் செய்யப்பட்டவை, மிகவும் மென்மையான வழிகளில் பின்னப்பட்டு, பாதுகாப்பு அலுமினிய ஸ்லீவ் மற்றும் காப்பர் ஸ்லீவ் மூலம் அழுத்தப்படுகின்றன. ஸ்லீவ் கடத்தியைப் பாதுகாக்கும் மற்றும் OPGW இன் தலையை மெஷ் சாக்கெட் மூட்டுகளை சேதப்படுத்தாமல் தடுக்கும்.
